 Tugas Pendahuluan 2 Modul 1

(Percobaan 2 Kondisi 13)

1. Kondisi [kembali]

Modul 1 Percobaan 2 Kondisi 13:
Buatlah rangkaian seperti pada modul percobaan, Kemudian buatlah kondisi dengan inputan berupa saklar SPDT dengan output berupa LED RED. . ·  Rangkaian Decoder : A' = 0, B' = 1, C = 0, D' = 1

 2. Gambar Rangkaian Simulasi [kembali]

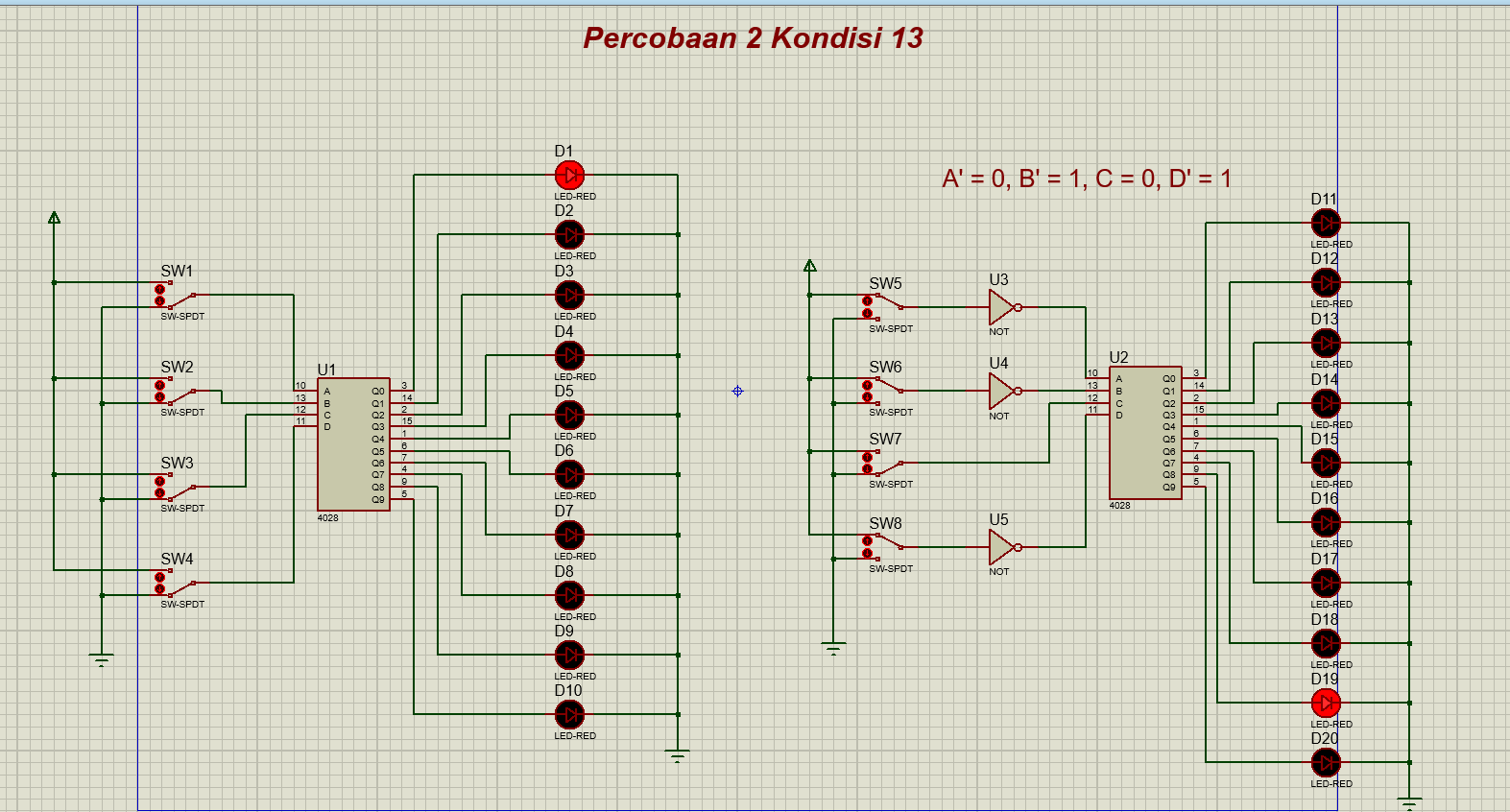

Gambar Keseluruhan

Gambar Rangkaian sesuai Modul

Gambar Rangkaian sesuai Kondisi

 3. Video Simulasi [kembali]

 4. Prinsip Kerja Rangkaian [kembali]

 Setiap saklar dapat memberikan sinyal logika HIGH (1) ketika posisi saklar di atas dan LOW (0) ketika di bawah. Keempat sinyal ini masuk ke IC 4028 (U1), yang bertugas mengubah kombinasi biner dari keempat input tersebut menjadi satu output aktif dari sepuluh kemungkinan (Q0–Q9). Setiap output IC dihubungkan dengan LED (D1–D10), sehingga ketika kombinasi logika tertentu diberikan, hanya satu LED yang akan menyala untuk menunjukkan hasil decoding dari input tersebut.

        Pada sisi kanan rangkaian, terdapat empat saklar lain yaitu SW5 hingga SW8 yang juga berfungsi sebagai input logika. Beberapa sinyal dari saklar ini dilewatkan terlebih dahulu ke gerbang NOT (U3, U4, dan U5) untuk membalikkan logika input sesuai dengan kondisi yang diinginkan. Berdasarkan ketentuan percobaan, kondisi yang diminta adalah A' = 0, B' = 1, C = 0, D' = 1, yang berarti sinyal asli memiliki nilai A = 1, B = 0, C = 0, dan D = 0 setelah proses pembalikan logika. Sinyal hasil pembalikan ini kemudian dimasukkan ke IC decoder 4028 kedua (U2), yang juga memiliki sepuluh output LED (D11–D20) sebagai indikator hasil decoding.

        Ketika kombinasi input memenuhi kondisi logika yang telah ditentukan, hanya satu LED tertentu yang akan menyala pada sisi kanan rangkaian (misalnya D19), menandakan bahwa sistem berhasil mendeteksi kondisi tersebut. Secara keseluruhan, rangkaian ini menunjukkan bagaimana decoder 4028 bekerja untuk menerjemahkan sinyal biner menjadi output tunggal berdasarkan kombinasi input tertentu, dan bagaimana gerbang NOT digunakan untuk menghasilkan bentuk logika yang diinginkan. Percobaan ini membantu memahami konsep dasar penerjemahan sinyal biner ke output tunggal, yang banyak digunakan dalam sistem digital seperti penampil angka, pemilihan saluran, atau rangkaian kendali logika.
